Цифровые вольтметры, приобретенные на AliExpress, требуют правильного подключения для точного измерения напряжения. Рассмотрим основные схемы подключения различных типов вольтметров.
Содержание
Типы вольтметров с AliExpress
| Тип | Диапазон измерений | Особенности |
| DC 0-100V | 0-100 В постоянного тока | Красный и черный провода |
| AC 80-260V | 80-260 В переменного тока | Требует осторожности при подключении |
| Mini 3-проводный | 3-30 В постоянного тока | Питание от измеряемой цепи |
Подключение простого 2-проводного вольтметра
- Определите полярность (красный - плюс, черный - минус)
- Подключите провода параллельно измеряемой цепи
- Убедитесь, что напряжение не превышает предел измерения
- Подайте питание и проверьте показания

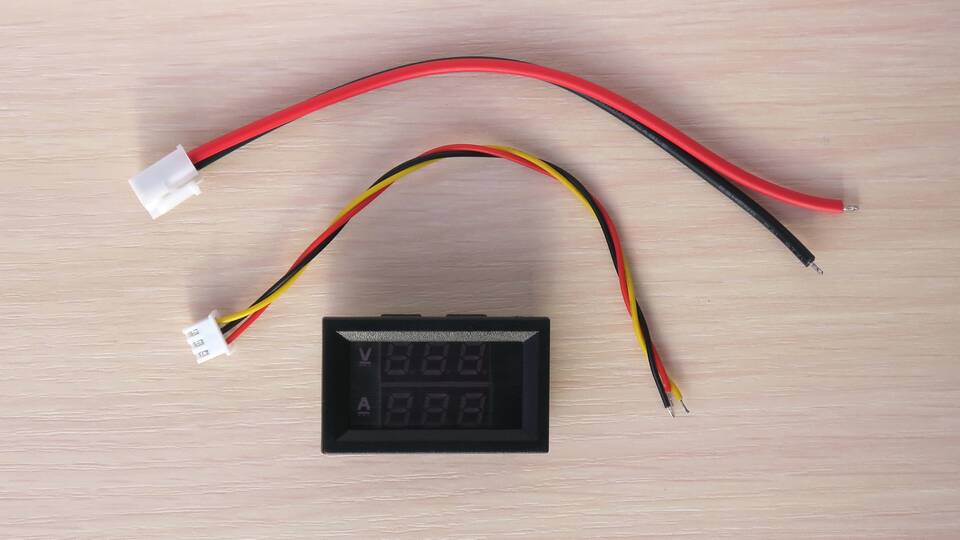

Схема подключения 3-проводного вольтметра
- Красный провод - плюс питания
- Черный провод - минус питания
- Желтый/синий провод - измерительный вход
- Питание может быть от отдельного источника 4.5-30V
Меры безопасности
| Правило | Причина |
| Отключайте питание при монтаже | Предотвращение короткого замыкания |
| Проверяйте диапазон измерений | Защита прибора от перегрузки |
| Используйте изолированные провода | Безопасность работы с напряжением |
Калибровка вольтметра
- Подключите к эталонному источнику напряжения
- Сравните показания с эталонным значением
- При наличии потенциометра подстройки выполните калибровку
- Для точных измерений учитывайте погрешность 1-2%
Подключение к автомобилю
- Используйте предохранитель в цепи подключения
- Подключайтесь после замка зажигания
- Для 12V систем выбирайте вольтметр с диапазоном 8-16V
- Закрепите корпус прибора на двухсторонний скотч
Решение распространенных проблем
| Проблема | Решение |
| Не включается | Проверьте полярность и напряжение питания |
| Неправильные показания | Выполните калибровку или проверьте соединения |
| Перегорание прибора | Установите дополнительный предохранитель |
Вывод
Правильное подключение вольтметра с AliExpress требует внимания к типу прибора, диапазону измерений и соблюдения мер безопасности. Большинство моделей подключаются по стандартным схемам и после калибровки показывают достаточно точные результаты измерений.
